干式卷鐵芯變壓器主要結構及運行原理

分享到：

文章來源:北京創聯匯通電氣 ????? 發布時間： 2019-04-18 08:25:05

導讀：干式卷鐵芯變壓器原理 - 主要形式接下來，我們介紹干式卷鐵芯變壓器的主要形式，可分為以下幾種：開放：這是一種常見的形式。它的身體與大氣直接接觸。適合室內烘干和清潔

干式卷鐵芯變壓器原理 - 主要形式

接下來，我們介紹干式卷鐵芯變壓器的主要形式，可分為以下幾種：

開放：這是一種常見的形式。它的身體與大氣直接接觸。適合室內烘干和清潔。有兩種冷卻方式：空氣自冷卻和空氣冷卻。

封閉：機體處于封閉的外殼中，不與大氣直接接觸。

鑄造類型：環氧樹脂或其他樹脂鑄造為主要絕緣，它具有結構簡單，體積小，適用于小容量變壓器。

干式卷鐵芯變壓器原理

與其他變壓器一樣，它遵循電耦合和磁耦合所需的電壓技術的物理原理：當電流流過導線時，它會在其周?chē)a(chǎn)生可變磁場或“磁性”。圍繞磁場的導線的波動在導線中產生電流。因此，在第二行和較好行中將存在波動的磁場，并且在磁場旁邊，感應電流在第二行中流動。因此，電流通過較好和第二導體的兩根導線而沒有實際接觸。

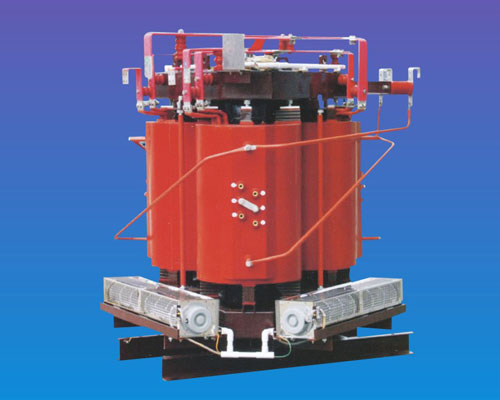

干式卷鐵芯變壓器結構

主要由硅鋼芯和環氧樹脂澆鑄線圈組成。絕緣筒放置在高壓線圈和低壓線圈之間以增加電絕緣，并且墊圈用于支撐和約束線圈。與變壓器部件重疊的緊固件具有抗松動性。

結構性能：固體絕緣封裝繞組

繞組：在兩個繞組中，高壓繞組和低壓繞組的電壓越高。根據高低壓繞組的相對位置，高壓可分為同心和重疊兩種類型。同心繞組結構簡單，易于制造，均采用這種結構。重疊式，主要用于特殊變壓器。
