MSCHC高壓無功集中補償裝置

【通訊接口】：RS-485 【額定電壓】：6-35KV

【額定頻率】：50HZ

產品價格 ??￥

產品用途

周圍環境溫度-25?+45℃；室內相對濕度不超過90 % (溫度為2 5℃時)；安裝地點海拔高度不超過2000m;沒有劇烈的振動，垂直傾斜度不超過5度；沒有導電性塵埃、火災、爆炸危險；沒有足以腐蝕金屬和破壞絕緣的氣體。

全國24小時銷售熱線:13263317831

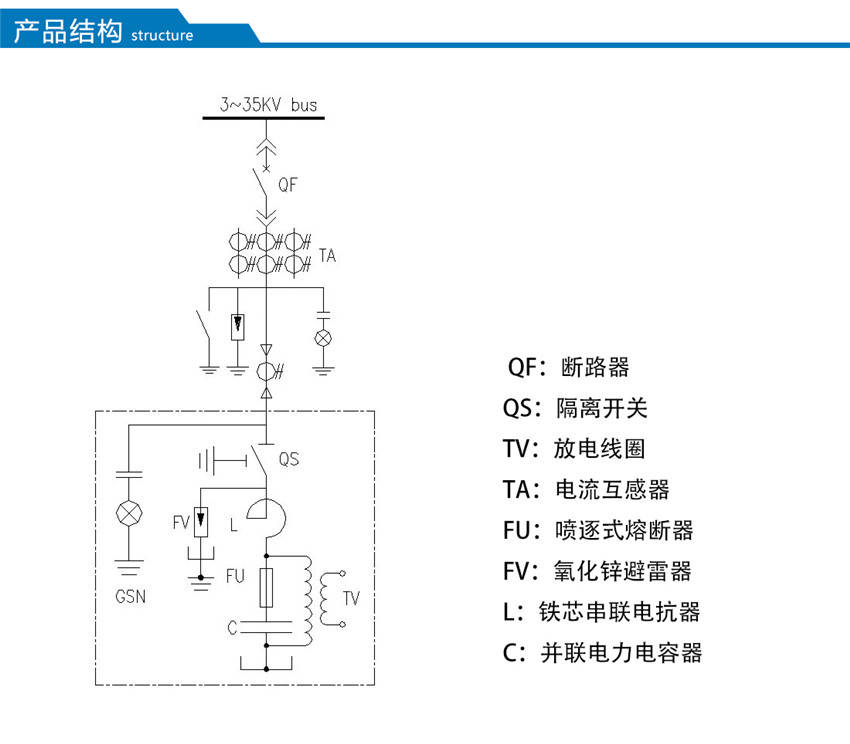

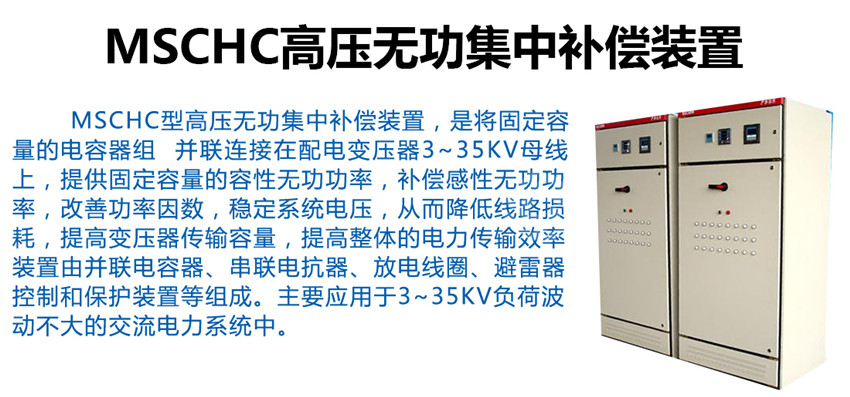

MSCHC型高壓無功集中補償裝置，是將固定容量的電容器組并聯連接在配電變壓器3~35kV母線上，提供固定容量的容性無功功率，補償感性無功功率，改善功率因數，穩定系統電壓，從而降低線路損耗，提高變壓器傳輸容量，提高整體的電力傳輸效率。裝置由并聯電容器、串聯電抗器、放電線圈、避雷器、控制和保護裝置等組成。主要應用于3~35kV負荷波動不大的交流電力系統中

二.產品特色

1．設備建造費用低、運行和維護簡單、運行可靠性高；

2．積木式設計，柜與柜之間硬母排聯接，運行可靠，且可擴展柜體數以增加產品容量；

3．每套裝置都要進行諧振校驗，選擇容量時盡量避開諧振放大區，或選擇適當?shù)碾娍孤剩员荛_諧振條件，確保裝置在各種工況下都能安全運行；

4．除采用噴逐式熔斷器或內熔絲作為單臺電容器的過流保護外，還設有零序電壓保護、差壓保護、橋差保護、中線不平衡電流保護、雙星形不平衡電流和橋差保護混合保護等保護方案可供選擇，可使裝置長期穩定運。

三.正常使用條件

最高運行電壓≤1.1Un；

最大過載電流≤1.35ln；

周圍環境溫度-25?+45℃；

室內相對濕度不超過90 % (溫度為2 5℃時)；

安裝地點海拔高度不超過2000m;沒有劇烈的振動，垂直傾斜度不超過5度；沒有導電性塵埃、火災、爆炸危險；沒有足以腐蝕金屬和破壞絕緣的氣體。

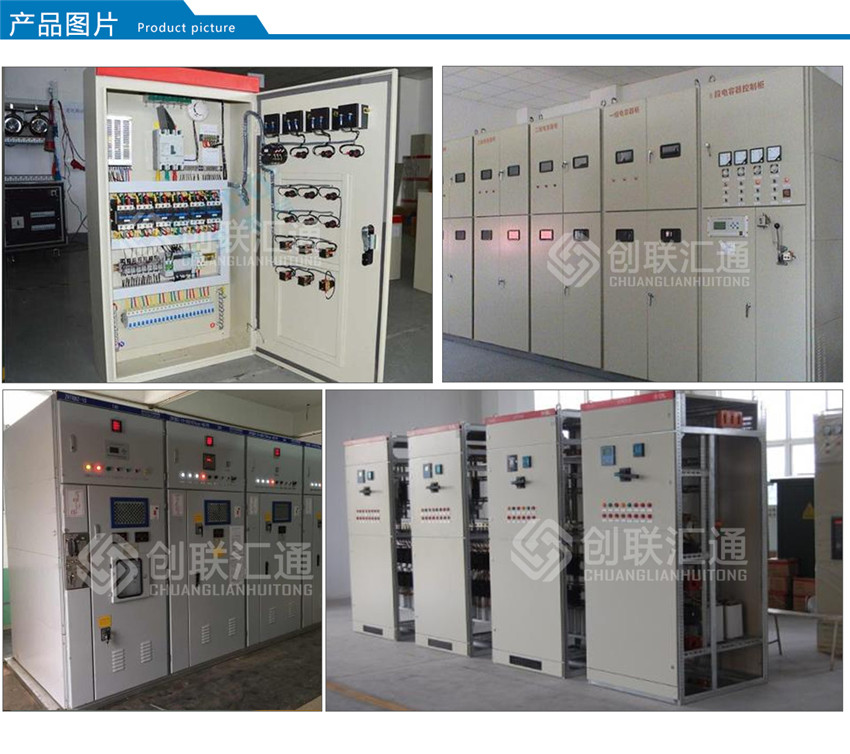

產品圖片

。

產品參數

裝置型號	額定容量	額定電流 A	電容容量及數量	柜體數量	柜體總尺寸 Wx Dx H(mm)
MSCHA6(10)- 750/3	750	65.6(39.3)	250x3	1	1200x1600x2400
MSCHA6(10)- 1000/3	1000	87.5(52.5)	334x3	1	1200x1600x2400
MSCHA6(10)- 1200/3	1200	105（63）	400x3	1	1200x1600x2400
MSCHA6(10)-1500/3	1500	131（78.7）	250x6	1	1500x1600x2400
MSCHA6(10)- 1800/3	1800	157.4(94.5)	300x6	1	1500x1600x2400
MSCHA6(10)-2100/3	2100	183.7(110.2)	350x6	2	2400x1600x2400
MSCHA6(10)-2400/3	2400	210(126)	400x6	2	2400x1600x2400
MSCHA6(10)-3000/3	3000	262.4(157.5)	250x12	3	3600x1600x2400
MSCHA6(10)-3600/4	3600	314.9(189)	300x12	3	3600x1600x2400
MSCHA6(10)-4200/4	4200	367.4(220.4) 9	350x12	4	5000x1600x2600
MSCHA6(10)-4800/4	4800	420(252)	400x12	4	5000x1600x2600
MSCHA6(10)-5400/5	5400	472.4(283.4)	300x18	5	5700x1600x2600
MSCHA6(10)-6000/5	6000	524.9(314.9)	334x18	5	5700x1600x2600
MSCHA10-7200/5	7200	--(377.9)	400x18	5	5700x1600x2600
MSCHA10-8100/5	8100	--(425.2)	450x18	5	5700x1600x2600
MSCHA10-9000/5	9000	--(472.4)	500x18	5	5700x1600x2600

以上信息僅供參考，產品規格和參數等信息隨設計圖紙變更等因素而調整，恕不另行通知，請即時咨詢獲取
。
